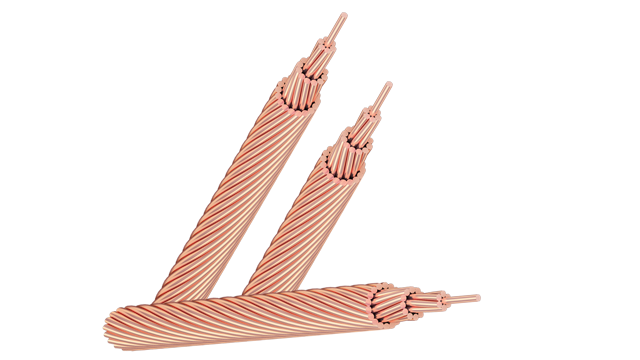

Cáp đồng trần C/CF

Cáp đồng trần hay còn gọi là dây đồng trần tiếp địa là loại dây đồng bện nhiều sợi với đa dạng các tiết điện khác nhau như: 16mm2, 25mm2, 35 mm2, cáp đồng trần 50 mm2, cáp đồng trần 70 mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2 1. Cáp đồng trần được sử dụng để làm cáp thoát sét, dây thoát sét, dây dẫn sét, cáp tiếp địa sử dụng trong các hệ thống tiếp địa, tiếp địa chống sét, tiếp địa nối đất, tiếp địa trạm biến áp

Tiêu chuẩn áp dụng:

TCVN 5064: 1994 & TCVN 5064:1994/ SĐ1:1995

Tổng quan

- Quy cách: Cu

- Ruột dẫn: Đồng

- Số lõi: 1

- Kiểu ruột dẫn: Sợi đồng bện tròn cấp 2.

- Mặt cắt danh định: Từ 4 mm2 đến 400 mm2

- Dạng mẫu mã: Hình tròn

- Đóng gói: Ru lô, cuộn.

- Ứng dụng: Dùng để truyền tải điện năng, tần số công nghiệp, lắp đặt trên không.

Bảng giá cáp đồng trần C/CF

Ký hiệu	Tên sản phẩm	Khối lượng kg/m	Đơn giá đ/kg
C 1.5	Cáp đồng trần C/CF 1.5	0.01346	455,250
C 2.5	Cáp đồng trần C/CF 2.5	0.02234	453,518
C 4	Cáp đồng trần C/CF 4	0.03660	452,397
C 6	Cáp đồng trần C/CF 6	0.05380	451,758
C 10	Cáp đồng trần C/CF 10	0.08862	450,508
C 16	Cáp đồng trần C/CF 16	0.13940	445,343
C 25	Cáp đồng trần C/CF 25	0.21900	445,274
C 35	Cáp đồng trần C/CF 35	0.30279	444,933
C 50	Cáp đồng trần C/CF 50	0.41325	445,846
C 70	Cáp đồng trần C/CF 70	0.59210	445,281
C 95	Cáp đồng trần C/CF 95	0.82304	445,152
C 120	Cáp đồng trần C/CF 120	1.03610	445,106
C 150	Cáp đồng trần C/CF 150	1.28670	444,819
C 185	Cáp đồng trần C/CF 185	1.60318	444,769
C 240	Cáp đồng trần C/CF 240	2.11300	444,742
C 300	Cáp đồng trần C/CF 300	2.64630	444,615
C 400	Cáp đồng trần C/CF 400	3.43132	445,456
C 500	Cáp đồng trần C/CF 500	4.34540	445,723
C 630	Cáp đồng trần C/CF 630	5.61990	445,307
C 800	Cáp đồng trần C/CF 800	7.19650	444,887

Ghi chú:

1. Giá trên đã bao gồm thuế VAT 10% và chưa bao gồm chiết khấu 30-35%.

2. Bảo hành: Hàng hóa chính hãng và được bảo hành 12 tháng.

3. Giao hàng: Trong vòng 1-2 ngày đối với hàng có sẵn. Hàng đặt sản xuất phụ thuộc vào từng thời điểm.

4. Thanh toán: Khách hàng đặt cọc 30% sau khi xác nhận đặt hàng, 70% còn lại thanh toán trước khi giao hàng.

Catalogue Cáp đồng trần C/CF

STT No.	Mặt cắt danh nghĩa Nominal area	Số sợi No. of Wires	ĐK sợi danh nghĩa Diameter of Wires	ĐK ruột dẫn danh nghĩa Diameter of Conductor	Điện trở một chiều lớn nhất của ruột dẫn ở 200C Max. Conductor DC.resistance at 200C	Khối lượng gần đúng Approx. Weight	Chiều dài đóng gói Packed length	Chiều dài đóng gói Packed length	Cỡ lô Roller’s size
	mm2	No.	mm	mm	Ω/km	kg/m	m/kg	m/lô	mm
1	C 1.5	7	0.52	≤ 1.7	12.1	0.0135	74.29	30000	650
2	C 2.5	7	0.67	≤ 2.2	7.41	0.0223	44.76	20000	650
3	C 4.0	7	0.86	≤ 2.7	4.61	0.0366	27.35	16000	650
4	C 6.0	7	1.04	≤ 3.3	3.08	0.0538	18.58	15000	1000
5	CF 10	7	Compact	3.6-4	1.83	0.0886	11.28	15000	1000
6	CF 16	7	Compact	4.6-5.2	1.15	0.1394	7.18	8000	1000
7	CF 25	7	Compact	5.6-6.5	0.727	0.219	4.57	4000	1000
8	CF 35	7	Compact	6.6-7.5	0.524	0.3028	3.3	4000	1000
9	CF 50	7	Compact	7.8-8.6	0.387	0.4133	2.42	4000	1600
10	CF 70	19	Compact	9.3 - 10.2	0.268	0.5921	1.69	4000	1000
11	CF 95	19	Compact	11.0 - 12.0	0.193	0.823	1.22	2000	1100
12	CF 120	19	Compact	12.3-13.5	0.153	1.0361	0.97	2000	1100
13	CF 150	19	Compact	13.7-15.0	0.124	1.2867	0.78	1500	1000
14	CF 185	37	Compact	15.3-16.8	0.0991	1.6032	0.62	1500	1100
15	CF 240	37	Compact	17.6-19.2	0.0754	2.113	0.47	1000	1100
16	CF 300	37	Compact	19.7-21.6	0.0601	2.6463	0.38	1000	1200
17	CF 400	61	Compact	22.3-24.6	0.047	3.4313	0.29	500	1400
18	CF 500	61	Compact	25.3-27.6	0.0366	4.3454	0.23	500	1500
19	CF 630	61	Compact	28.7-32.5	0.0283	5.6199	0.18	500	1500
20	CF 800	61	Compact	≈ 34	0.0221	7.1965	0.14	500	1500

Các hãng cáp đồng trần phân phối:

• Cáp đồng trần Cadisun
• Cáp đồng trần Ls Vina
• Cáp đồng trần Cadivi
• Cáp đồng trần Trần phú
• Cáp đồng trần KBI
• Cáp đồng trần Goldcup
• Cáp đồng trần Thịnh phát
• Cáp đồng trần Taihan
• Cáp đồng trần Taya
